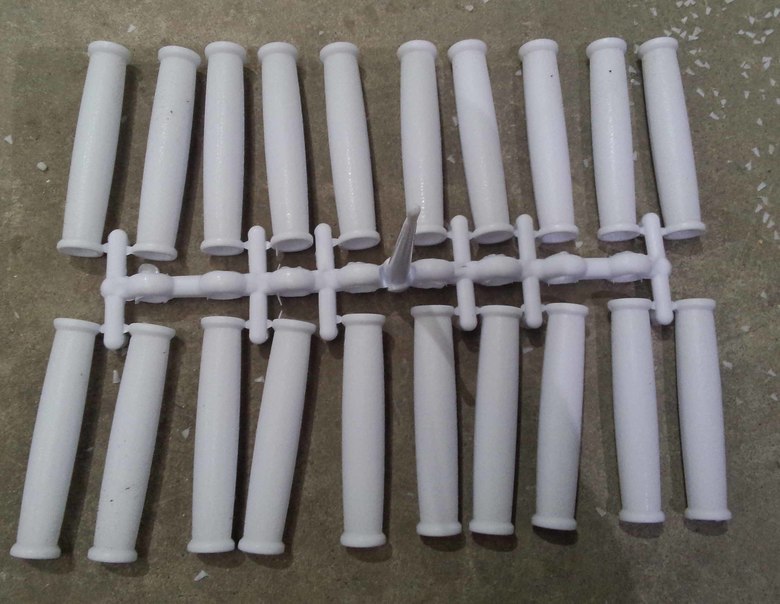

注塑成型工藝

1、注塑溫度
必須綜合制品的形狀、尺寸，模具結構。制品性能、要求等各方面的情況加以考慮后才能作出。一般在成型中選用溫度在270~320℃之間，過高的料溫如超過340℃時，PC將會出現分解，制品顏色變深，表面出現銀絲、暗條、黑點、氣泡等缺陷，同時物理機械性能也顯著下降。

2、注塑壓力
對PC制品的物理機械性能，內應力、成型收縮率等有一定的影響對制品的外觀及脫模性有較大的影響，過低或過高的注塑壓力都會使制品出現某些缺陷，一般注塑壓力控制在80-120MPa之間，對薄壁，長流程，形狀復雜，澆口較

小的制品，為克服熔體流動的阻力，以便及時充滿模腔，才選用較高的注塑壓力（120 -145MPa）。從而獲得完整而表面光滑的制品。

3、保壓壓力及保壓時間
保壓壓力的大小及保壓時間的長短對PC制品的內應力有較大的影響，保壓壓力過小，補縮作用小易出現真空泡或表面出現縮凹，保壓壓力過大，澆口周圍易產生較大的內應力，在實際加工中，常以高料溫，低保壓的辦法來解決

。保壓時間的選擇應視制品的厚薄，澆口大小，模溫等情況而定，一般小而薄制品不需很長的保壓時間，相反，大而厚的制品保壓時間應較長。保壓時間的長短可通過澆口封口時間的試驗予以確定。

4、注塑速度
對PC制品的性能無十分明顯的影響，除了薄壁，小澆口，深孔，長流程制品外，一般采用中速或慢速加工，最好是多級注塑，一般采用慢-快-慢的多級注塑方式。

5、模具溫度
一般控制在80-100℃就可以，對形狀復雜，較薄，要求較高的制品，也可提高到100-120℃，但不能超過模具熱變形溫度。

6、螺桿轉速與背壓
由于PC熔體粘度較大，從有利塑化，有利排氣，有利塑機的維護保養，防止螺桿負荷過大，對螺桿的轉速要求不可太高，一般控制在30-60r/min為宜，而背壓控制在注塑壓力的10-15%之間為宜。

7、PC在注塑過程中要嚴格控制脫模劑的使用，同時再生料的使用不能超過三次，使用量應為20%左右。

對生產PC制品的塑機要求：要求制品的最大注塑量（包括流道、澆口等）應不大于公稱注塑量的70-80%，螺桿選用單頭螺紋等螺距，帶有止回環的漸變壓縮型螺桿，螺桿的長徑比L/D為15-20，幾何壓縮比C/R為2-3。
